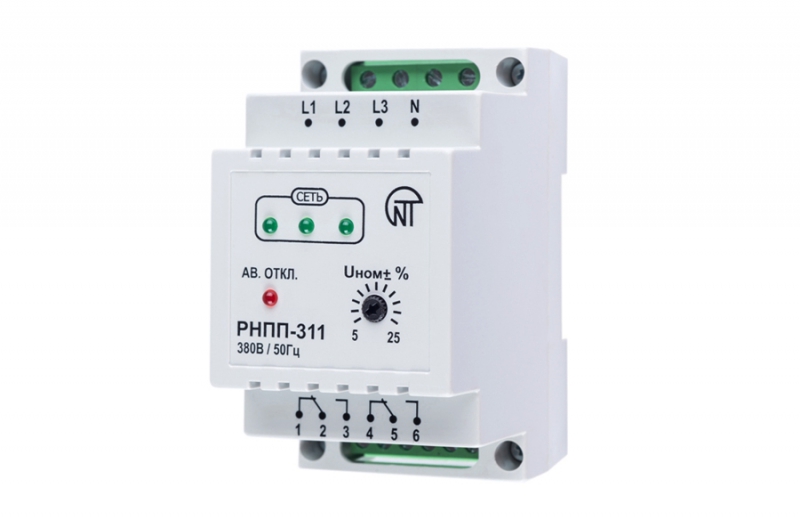

РНПП-311 Реле монитор напряжения (трехфазное)

РНПП-311м. Назначение

Двухканальное реле напряжения РНПП-311 (m) является одной из модификаций стандартного реле РНПП-311 (m). Предназначено для контроля трехфазной сети 380В/50Гц и сигнализации о полнофазном и неполнофазном пропадании фаз. В отличие от стандартного РНПП-311, не осуществляет контроль чередования, слипания и перекоса фаз.

Имеет два независимых выходных канала:
Канал 1.Сигнализирует о пропадании всех трех фаз в сети 380В/50Гц и/или выхода всех фаз за пороги срабатывания.
Канал 2.Сигнализирует о пропадании одной и/или двух фаз в сети 380В/50Гц и/или выхода их за пороги срабатывания.

РНПП-311м. Общие положения
Реле через входные контакты (L1, L2, L3, N) включается параллельно нагрузке. Имеет два независимых выхода: выход по полнофазному пропаданию фаз (канал 1) – группа перекидных контактов1-2-3, и выход по неполнофазному пропаданию фаз (канал 2) – группа перекидных контактов4-5-6. В «холодном» состоянии (реле без напряжения, не подключено) контакты2-3 (5-6) замкнуты, а контакты1-2 (4-5) разомкнуты. После подключения реле параллельно нагрузке и при наличии напряжения в сети и отсутствии причин срабатывания реле, контакты 2-3 (5-6) размыкаются, а контакты 1-2 (4-5)замыкаются





Характеристика выходных контактов 1-2-3, 4-5-6




Макс. ток при U ~ 250В


Макс. мощн.


Макс. напр. ~


Макс. ток при Uпост=30В

Cosφ = 0.4-1.0


2А


2000ВА


440В


3А



РНПП-311м. Индикация

— три зеленых светодиода наличия напряжения в сети. Сигнализируют о наличии полнофазной сети. При пропадании одной (двух) фаз соответствующие св.диоды гаснут;
— зеленый св. диод выхода канала 1. Горит при замкнутых контактах 1-2.
— зеленый св. диод выхода канала 2. Горит при замкнутых контактах 4-5.



РНПП-311м. Работа
После подачи напряжения на реле загораются светодиоды «Сеть». Если напряжение нормальное, т.е., не выходит за выставленные пороги срабатывания и полнофазное – через 10 сек меняют положение выходные контакты обоих каналов, т.е., замыкаются контакты1-2и4-5, контакты2-3и5-6размыкаются. Далее реле постоянно контролирует напряжение по величине и полнофазности.


Канал1. При пропадании и/или выходе за пороги срабатывания всех трех фаз происходит срабатывание обоих каналов:
если все фазы вышли за пороги срабатывания, но не пропали совсем – через 1,5 сек контакты 4-5 и 1-2 размыкаются, гаснут зеленые св. диода «выход канала 1», «выход канала 2», св. диоды «СЕТЬ» горят; после восстановления параметров напряжения автоматическое включение происходит через 60 сек; если все фазы пропали – выходные реле отпадают по потере питания, т.е. контакты 4-5, 1-2 размыкаются практически сразу, св. диоды «СЕТЬ» и по выходам каналов гаснут, реле без питания. После подачи нормального напряжения каналы включаются через 10 сек..


Канал 2.При пропадании и/или выходе за установленные пороги срабатывания одной (двух) фаз происходит срабатывание канала 2: с фиксированной задержкой 1,5сек контакты4-5размыкаются, гаснет зеленый св. диод «Выход канала2». Св. диоды «СЕ
